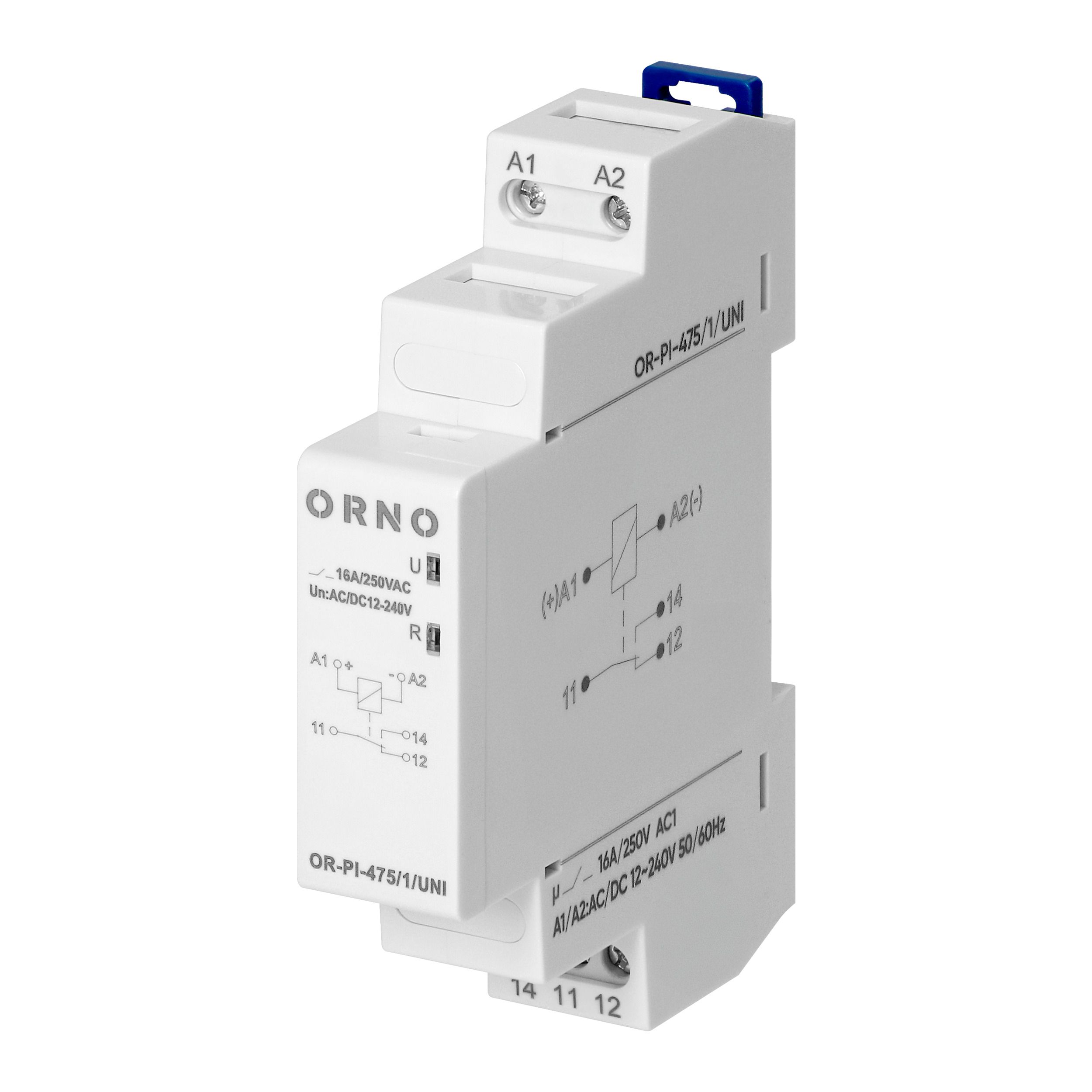

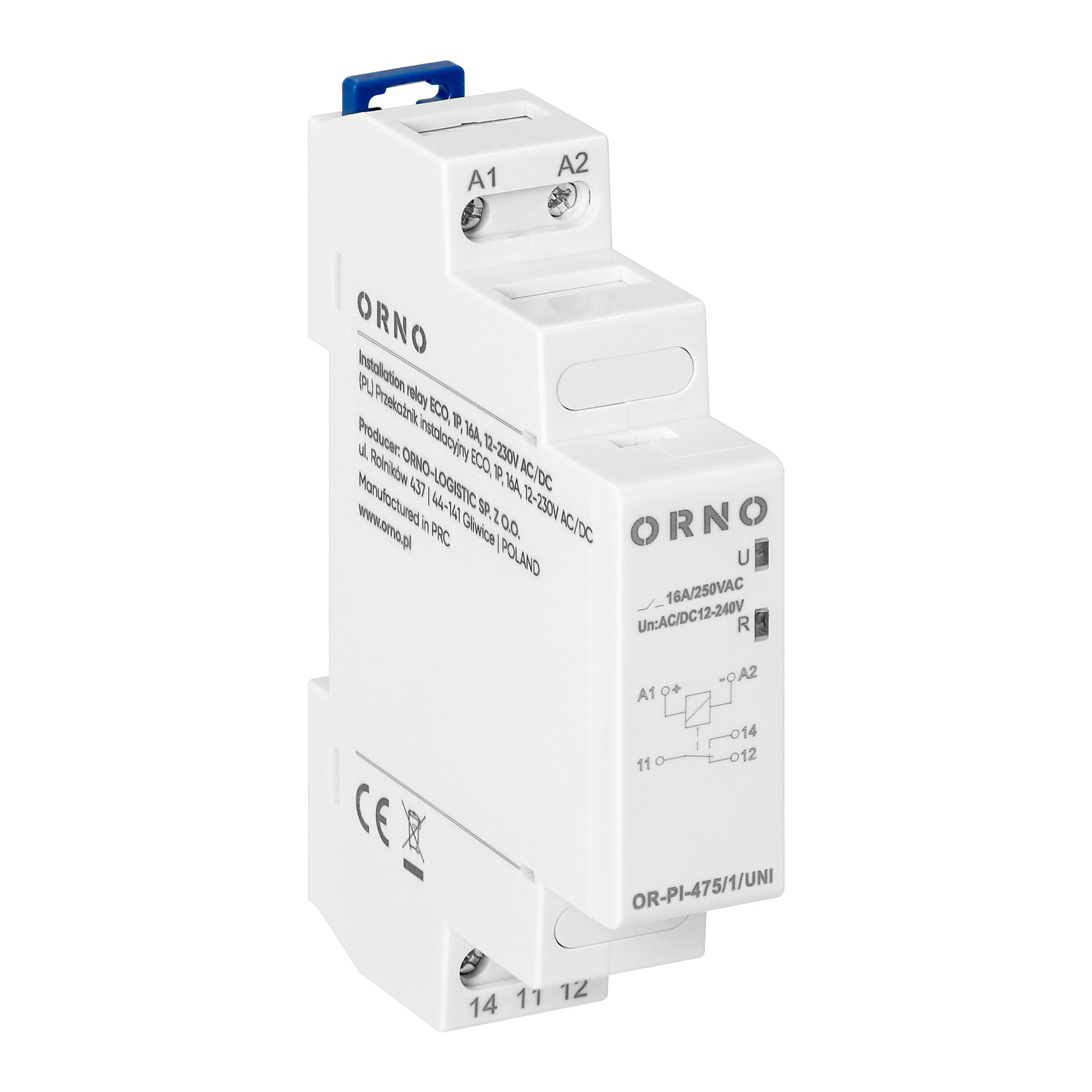

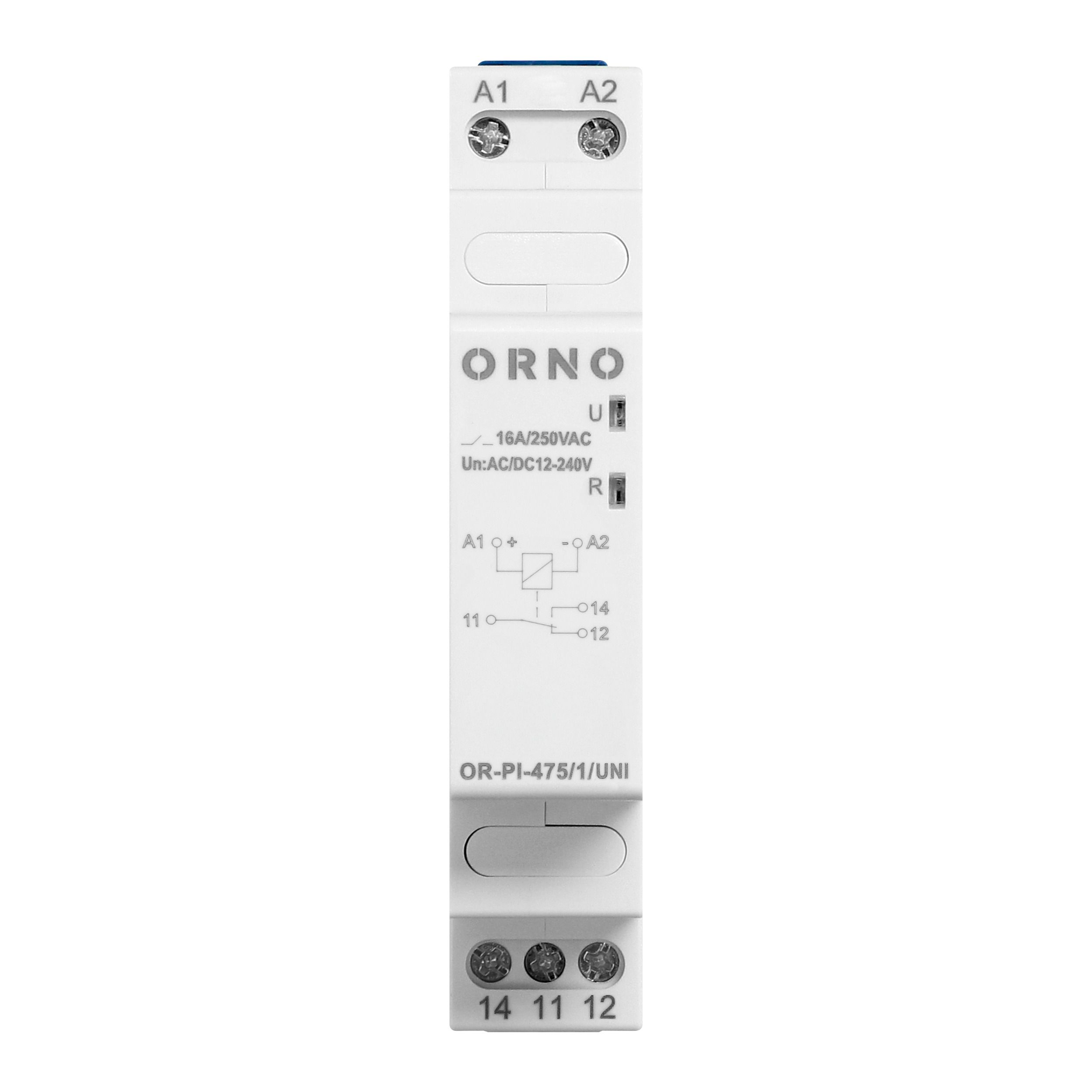

Przekaźnik instalacyjny Economic, 1P, 16A, 12-230 VUC

Przekaźnik instalacyjny Economic to urządzenie modułowe, które odpowiada za sterowanie działaniem innego urządzenia. Znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych.

Urządzenie jest zasilane napięciem 12-240V AC przy częstotliwości 50/60Hz. Posiada jeden styk przełączający o znamionowym prądzie 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.

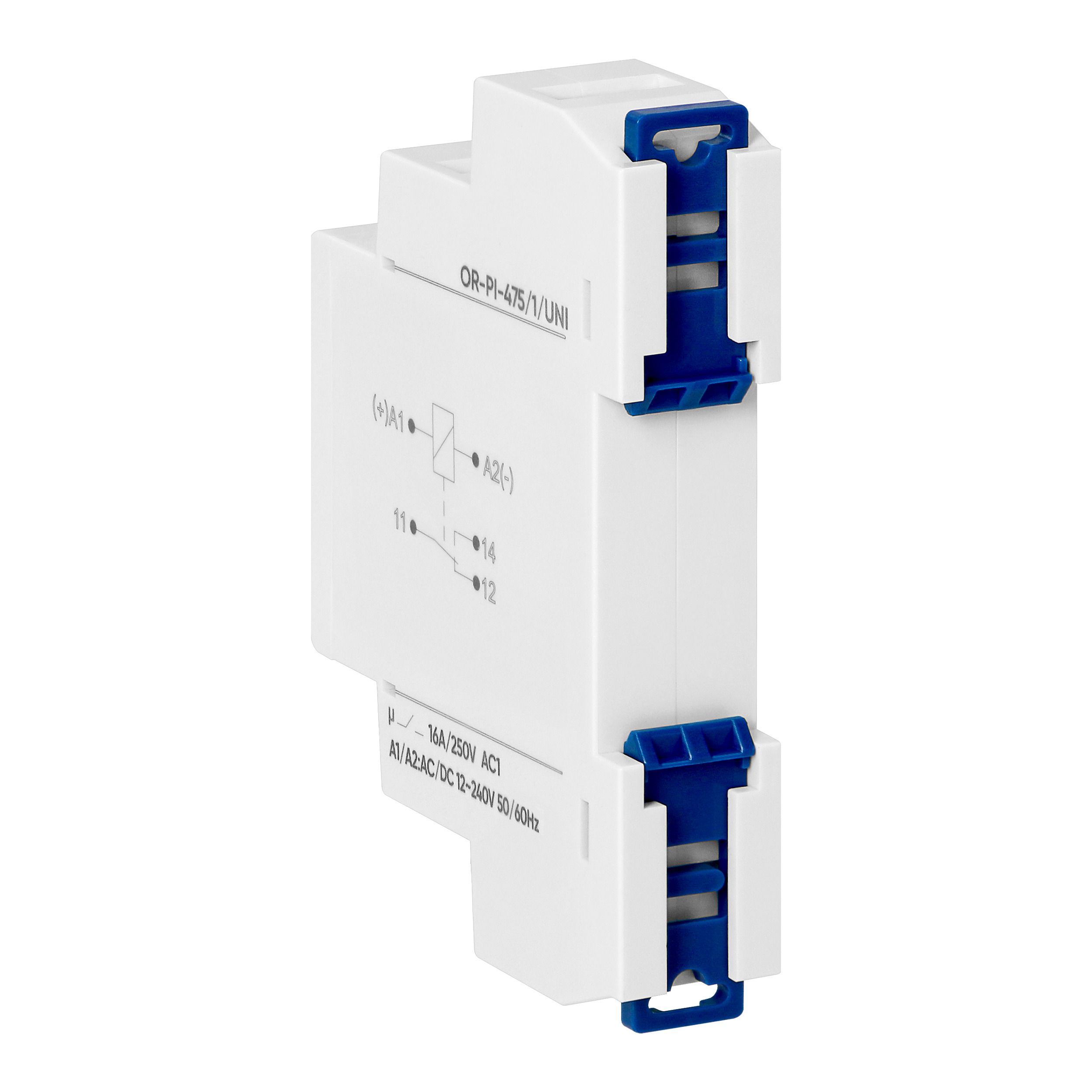

Produkt przeznaczony jest do montażu na szynę DIN 35 mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Urządzenie posiada zaciski na przewody o przekroju do 2,5 mm².

Kompaktowe wymiary wynoszące 65x18x90 mm, szerokość jednego modułu oraz głębokość wbudowania 90 mm zapewniają wygodny montaż i łatwą integrację z systemami elektrycznymi.

Parametry:

• Funkcja – Mechaniczny
• Sposób montażu – Szyna DIN
• Szerokość wyrażona liczbą modułów – 1
• Głębokość wbudowania [mm] – 90
• Liczba styków przełącznych – 1
• Rodzaj zestyków – 1P
• Materiał styków – AgSnO2
• Napięcie sterowania 1 [V] – 12-240
• Rodzaj napięcia sterowania 1 – AC
• Częstotliwość napięcia sterowania 1 [Hz] – 50/60
• Prąd znamionowy [A] – 16
• Obciążenie znamionowe AC1 [V] – 16 A / 250 V AC
• Obciążenie znamionowe DC1 [V] – 16 A / 24 V DC
• Maksymalna moc łączenia AC1 [VA] – 4000
• Rezystancja zestyków [mΩ] – ≤ 100
• Max. Część łączeń – 600 cykli/h
• Roboczy zakres napięcia zasilania [Un] – 0,85-1,1
• Max przekrój przewodów przyłączeniowych [mm2] – 2.5
• Temperatura składowania [°C] – od -40°C do +70°C
• Temperatura pracy [°C] – od -20°C do +50°C
• Trwałość łączeniowa AC1 – > 0,5 x 10^5
• Stopień ochrony – IP20
• Kategoria przepięciowa – III
• Klasa Palności Obudowy UL94 – VO
• Wilgotnośćzewnętrzna [%] – do 85
• Odporność na udary [g] – 0.15
• Odporność na wibracje [mm DA] – 9g/5g
• Wysokość [mm] – 64.6
• Szerokość [mm] – 17.5
• Głębokość [mm] – 90
• Waga [g] – 0.6
