Przekaźnik czasowy Economic, 10 funkcji, uniwersalne zasilanie
3 sztuki
towar niedostępny
Opis

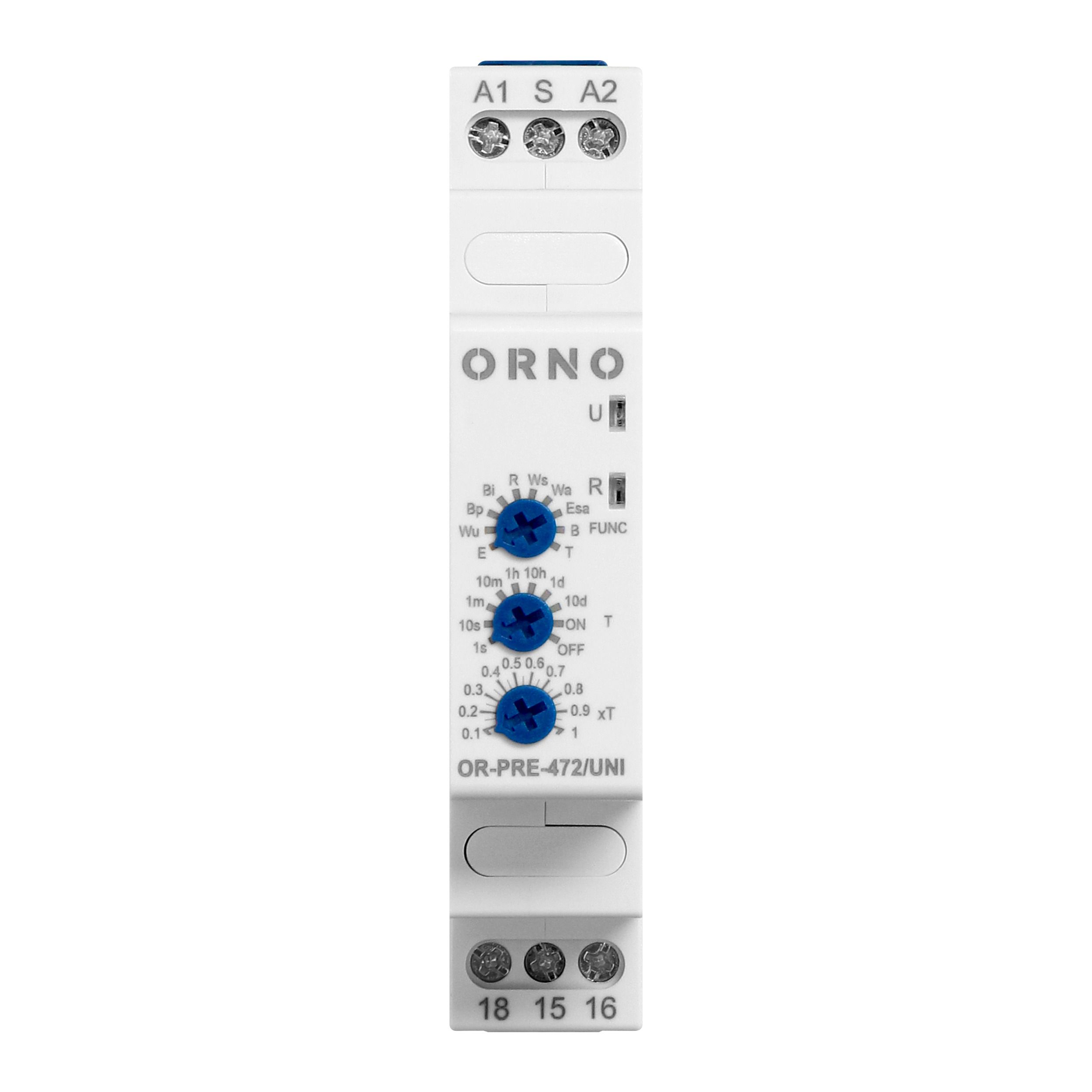

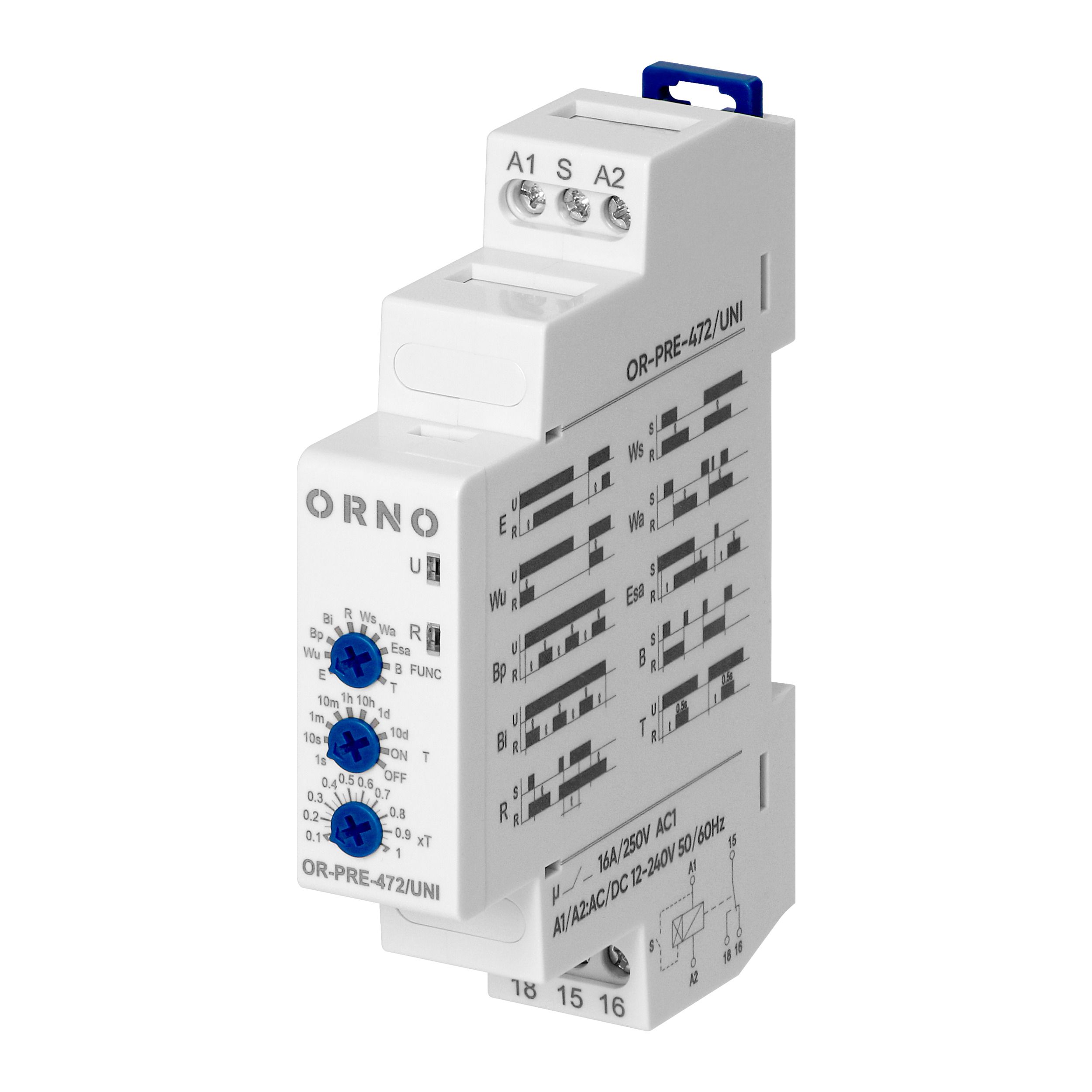

Wielofunkcyjny przekaźnik czasowy ECO to urządzenie modułowe, którego zastosowanie obejmuje układy zasilające wentylację, ogrzewanie, sygnalizację czy oświetlenie zarówno w instalacjach domowych, jak i przemysłowych. Przyczynia się to do oszczędności energii i zwiększenia komfortu użytkowania urządzeń elektrycznych.
Przekaźnik jest zasilany napięciem 12-240V AC/DC przy częstotliwości 50/60Hz. Posiada jeden styk przełączający o znamionowym prądzie 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.

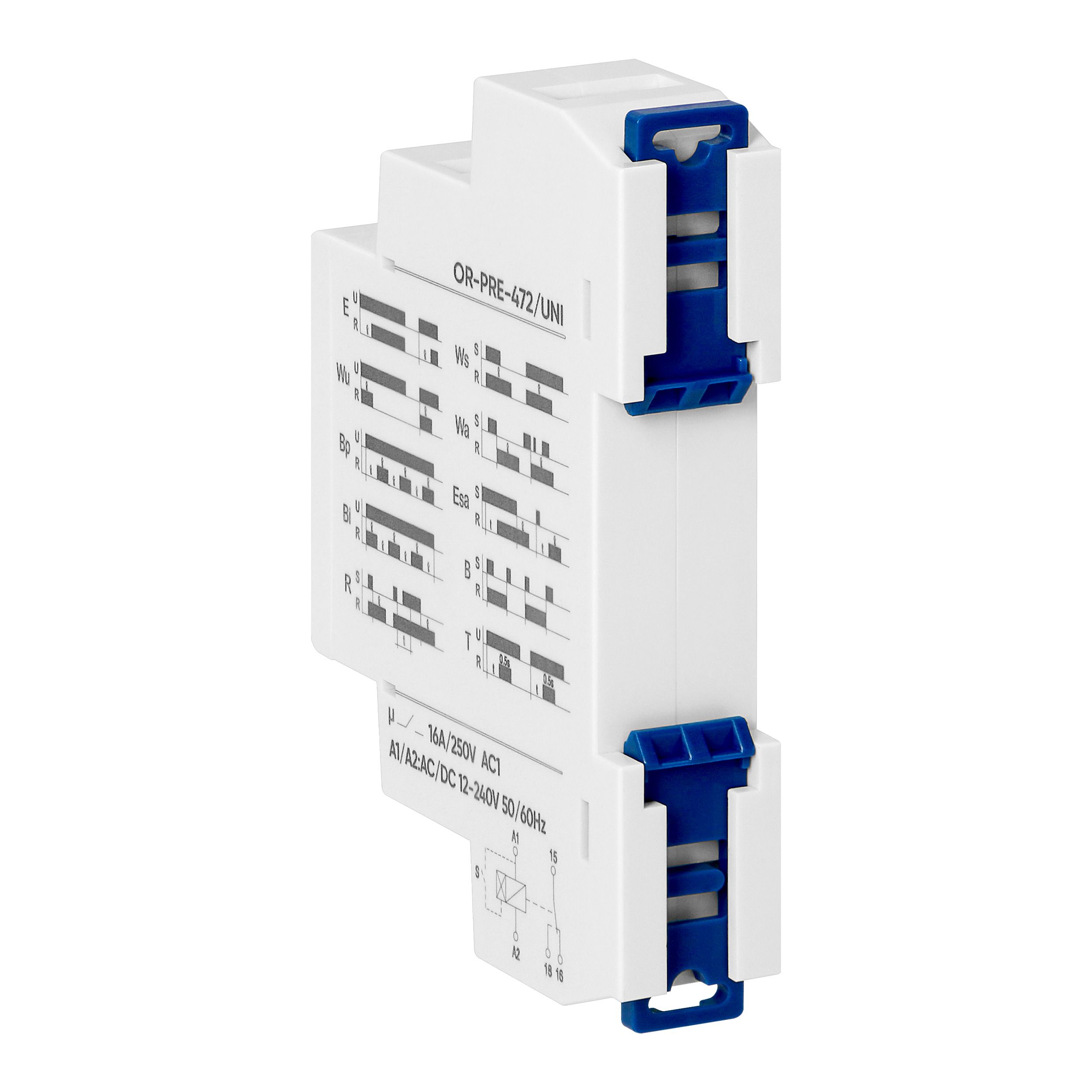

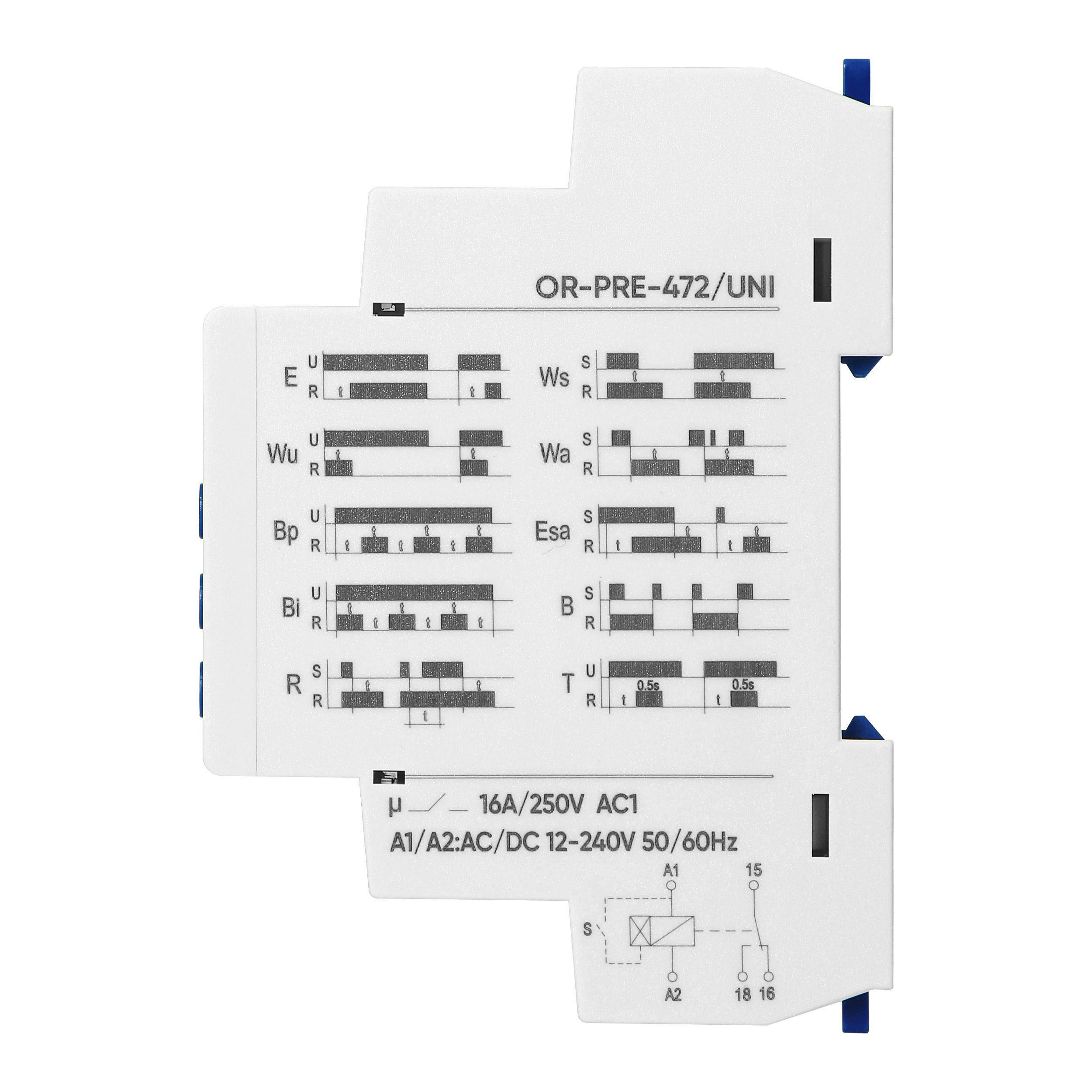

Model posiada aż 10 funkcji:
- opóźnione załączenie (E),
- załączenie na nastawiony czas (Wu),
- symetryczna praca cykliczna rozpoczynająca się od przerwy (Bp),
- symetryczna praca cykliczna rozpoczynająca się od załączenia (Bi),
- opóźnione wyłączenie sterowane zestykiem S (R),
- jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S (Ws),
- załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S (Wa),
- opóźnione załączenie i wyłączenie sterowane zestykiem S (Esa),
- praca cykliczna sterowana zamykaniem zestyku sterującego S (B),
- generacja impulsu 0,5 s po upływie czasu T (T).
Przekaźnik realizuje również funkcję podstawową ON/OFF – może być stale załączony lub wyłączony.

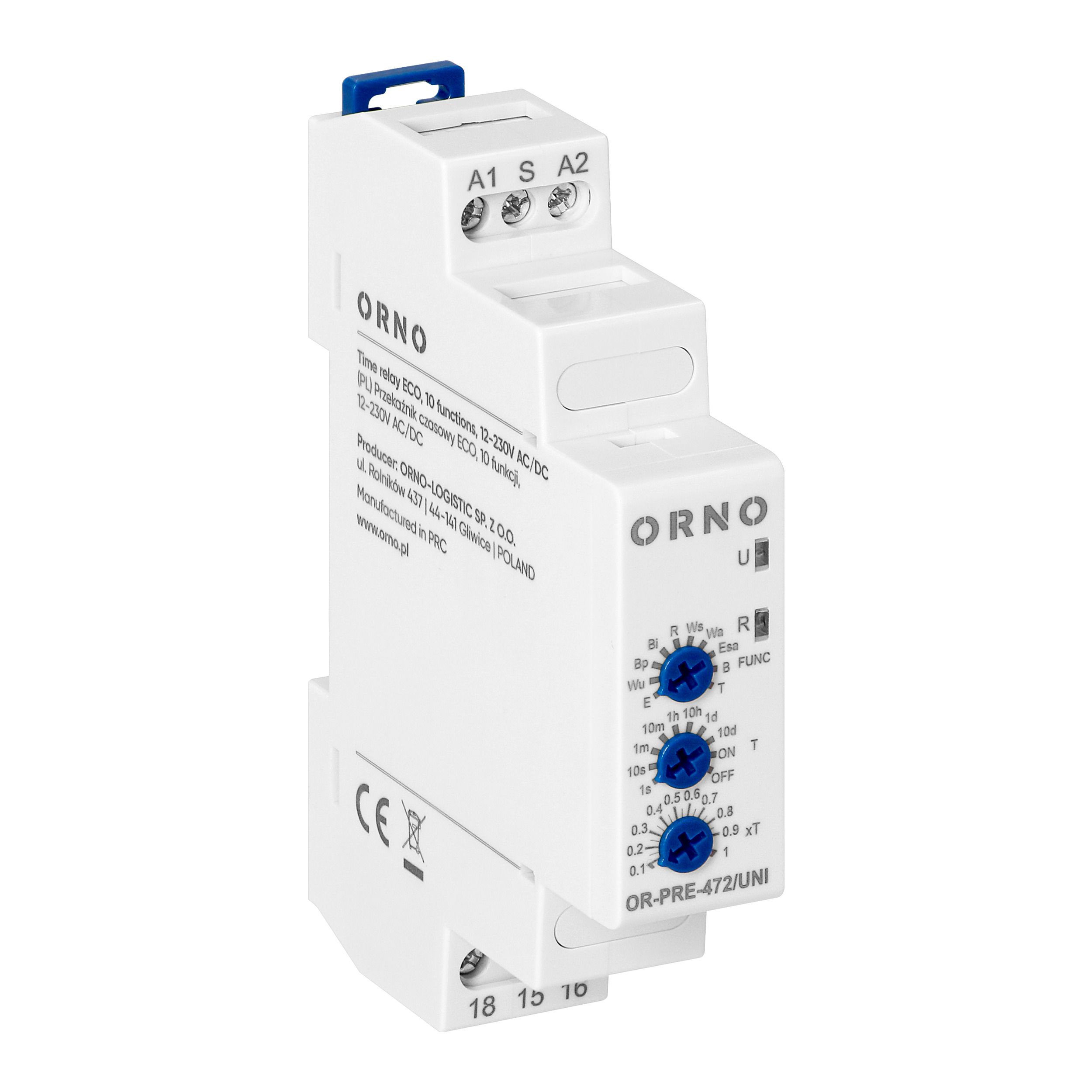

Produkt przeznaczony jest do montażu na szynę DIN 35 mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Urządzenie posiada zaciski na przewody o przekroju do 2,5 mm².
Kompaktowe wymiary wynoszące 65x18x90 mm oraz szerokość jednego modułu zapewniają wygodny montaż i oszczędność miejsca w rozdzielni.
Produkt spełnia normy EN/IEC 60529.
Parametry:
- Funkcja – Wielofunkcyjność
- Sposób montażu – Szyna DIN
- Szerokość wyrażona liczbą modułów – 1
- Liczba styków przełącznych – 1
- Napięcie sterowania 1 [V] – 12-240
- Rodzaj napięcia sterowania 1 – AC/DC
- Częstotliwość napięcia sterowania 1 [Hz] – 50/60
- Znamionowy prąd przełączania 250 V AC [A] – 16
- Obciążenie znamionowe 24 V DC [V] – 16
- Maksymalna moc [VA] – 4000
- Rezystancja zestyków – ≤ 100 mΩ
- Maksymalna częstość łączeń – 600 cykli/h
- Roboczy zakres napięcia zasilania – 0,9 - 1,1 Un
- Trwałość łączeniowa AC – > 0,5 x 10^5
- Przewody zaciskowe [mm2] – 2.5
- Liczba i rodzaj styków – 1P
- Typ styków – AgSnO2
- Wilgotność względna [%] – do 85
- Odporność na udary [g] – 15
- Odporność na wibracje – 0,35 mm DA
- Kategoria przepięciowa – III
- Klasa Palności Obudowy UL94 – V0
- Temperatura przechowywania [°C] – -40°C do +70°C
- Temperatura operacyjna [°C] – -20℃~+50℃
- Wysokość [mm] – 65
- Szerokość [mm] – 17.8
- Głębokość [mm] – 90
- Normy – EN/IEC 60529
- Stopień Ochrony – IP20
- Ilość programów – 10
