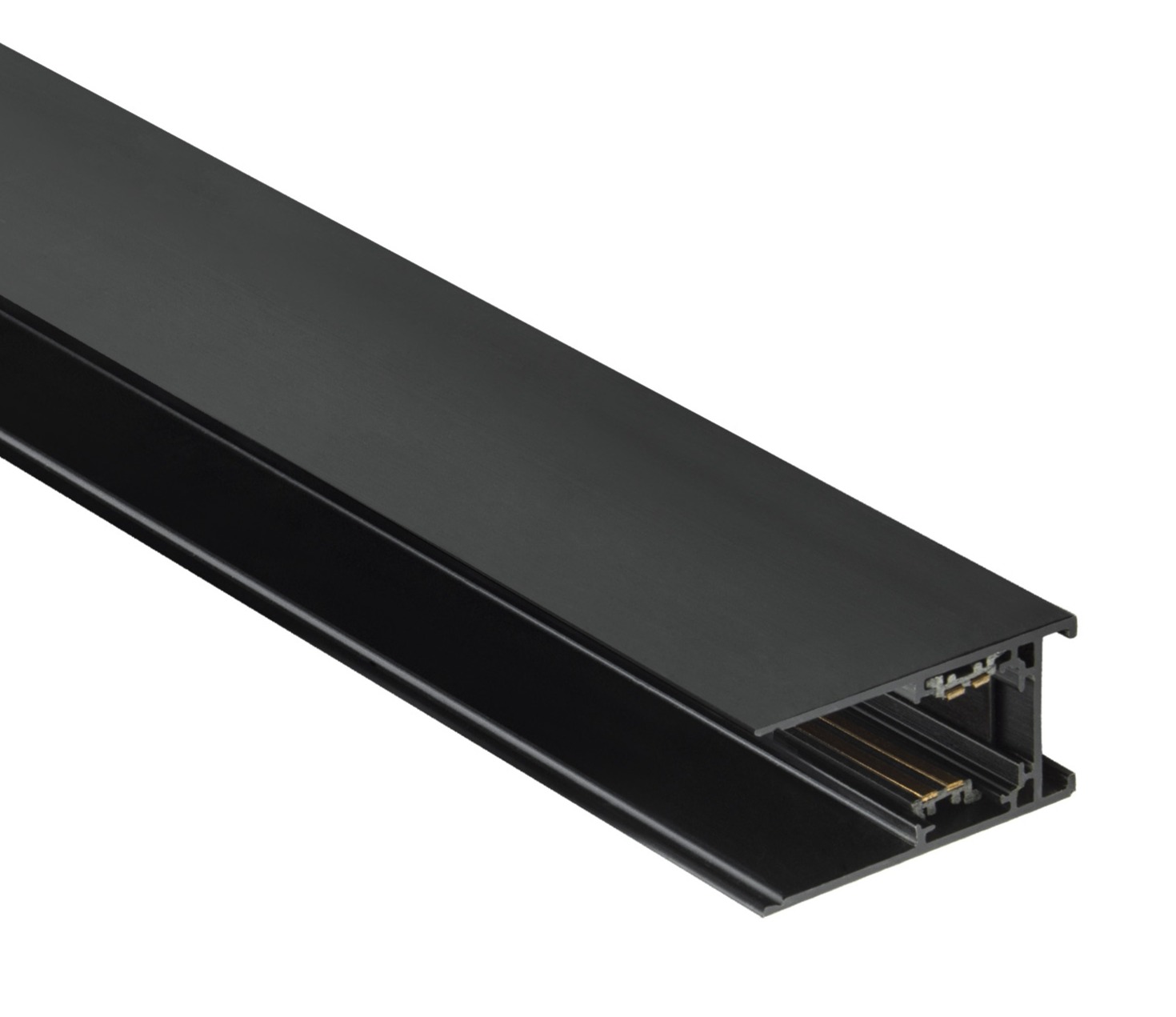

Szynoprzewód natynkowy 200cm do systemu magnetycznego SHIFT czarny

Parametry techniczne

• Napięcie: 48 V

• Klasa ochronności: III

• Zakres temperatur pracy: 20°C do +40°C

• Gwarancja: 5 lat

• Materiał obudowy: aluminium

• Klasa szczelności: IP20

• Kolor: czarny

• Wymiary (AxBxC): 52 × 26 × 2000 mm

• Do użytku: wewnętrznego (WEW)

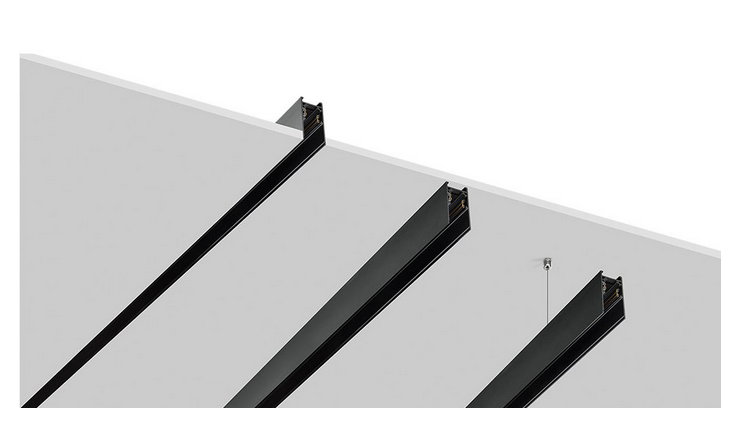

• Sposób montażu: podtynkowy, natynkowy, zwieszany

• Zastosowanie: wewnętrzne (INT)

Szynoprzewód magnetyczny, jakie ma zastosowanie:

1. Jest elementem doprowadzającym zasilanie do lamp.
2. Jest elementem montażowym dla lamp.
3. Jest elementem dekoracyjnym, wprowadzającym nowoczesny design.

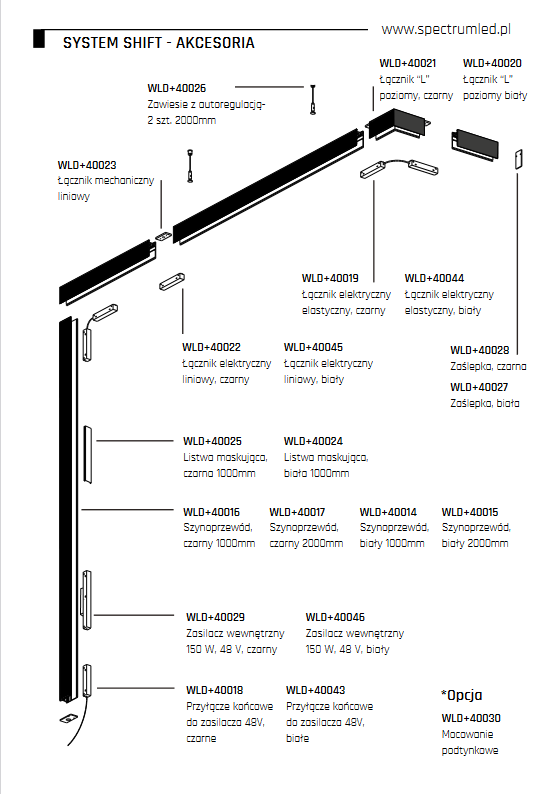

Jak dobrać elementy i zamontować szynoprzewód natynkowy.

1. System szynowy natynkowy może zostać zamontowany na każdego typu podłoża.
2. Do umocowania szyny, należy zastosować odpowiednie kołki montażowe.
3. Pojedynczy szynporzewód 1 czy 2m wymaga zasilenia. Do tego możemy zastosować zasilacz wewnętrzny , lub końcówkę zasilającą + zasilacz zewnętrzny 48V DC. Przy systemie składającym się z kilku szyn, wykorzystujemy cały czas ten sam zasilacz .
4. Do podłączenia końcówki zasilającej do zasilacza potrzebujemy przewodu 2-żyłowego. Do podłączenia zasilacza wewnętrznego, potrzebujemy przewody 3-żyłowego.
5. Przy tworzeniu dłuższego systemu, do podłączenia każdej szyny potrzebujemy zastosować łącznik mechaniczny i łącznik elektryczny . Łącznik mechaniczny wiąże ze sobą dwie szyny na sztywno, a łącznik elektryczny przekazuje zasilanie z jednej szyny do drugiej.
6. Jeżeli mamy już zamontowany szyny, przechodzimy do montażu opraw/zasilacza wewnętrznego.
7. Dobór opraw. Do prawidłowego działania systemu, należy wyliczyć maksymalne obciążenie zasilacza. Przykładowo. Stosując zasilacz wewnętrzny 150W , musimy brać pod uwagę tolerancję zapasu w wysokości 10%. 150W - 10% = 135W do dyspozycji. Teraz wiemy że nasz zasilacz obsłuży lampy o sumie mocy 135W. Przykład. stosując 10 opraw o mocy 13W każda, ich suma wynosi 130W. 135W-130W=5W zapasu. Przykład2. stosując 10 opraw o mocy 14W każda, ich suma wynosi 140W. 135W-140W= -5W . Przekroczyliśmy tolerancję , co może wpłynąć na kondycję lamp i zasilacza, lecz nie przekroczyliśmy jego maksymalnej mocy . Po przekroczeniu 150W zasilacz ulegnie przegrzaniu i uszkodzeniu.
8. Przy zastosowaniu układu L, U, lub układu całkowicie zamkniętego , należy zastosować łącznik kątowy "L" , oraz 2 łączniki mechaniczne i 1 łącznik elektryczny elastyczny.
