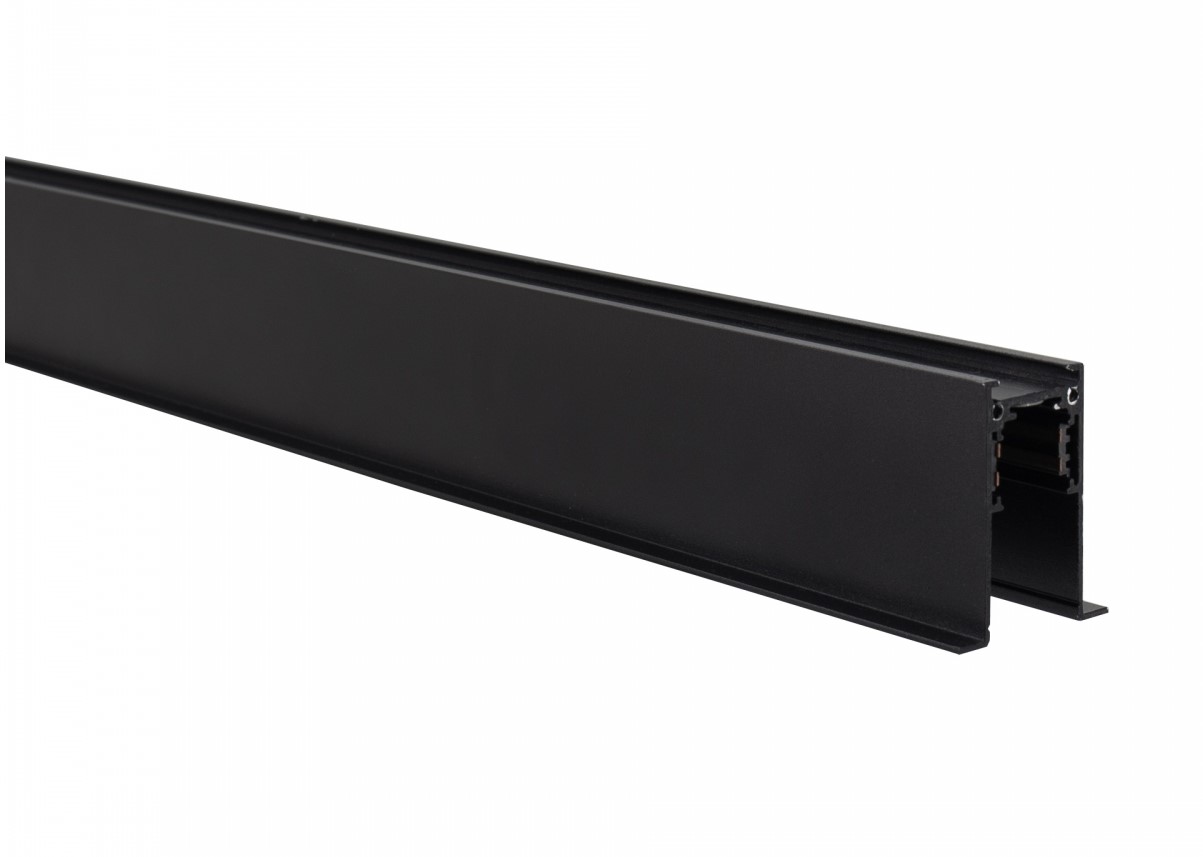

Szynoprzewód wpuszczany 200cm systemu magnetycznego SHIFT czarny

Parametry techniczne

• Napięcie: 48 V

• Klasa ochronności: III

• Zakres temperatur pracy: 20°C do +40°C

• Gwarancja: 5 lat

• Materiał obudowy: aluminium

• Klasa szczelności: IP20

• Kolor: czarny

• Wymiary (AxBxC): 41 × 51 × 2000 mm

• Otwór montażowy: 35 × 2000 mm

• Do użytku: wewnętrznego (WEW)

• Sposób montażu: podtynkowy

• Zastosowanie: wewnętrzne (INT)

Szynoprzewód magnetyczny, jakie ma zastosowanie:

1. Jest elementem doprowadzającym zasilanie do lamp.
2. Jest elementem montażowym dla lamp.
3. Jest elementem dekoracyjnym, wprowadzającym nowoczesny design.

Jak dobrać elementy i zamontować szynoprzewód wpuszczany.

1. Wymogiem zamontowania szynoprzewodu wpuszczanego jest zastosowanie sufitu podwieszanego .
2. Sufit musi zostać tak zaprojektowany, aby szynoprzewód nie kolidował z profilami sufitu podwieszanego. Szynoprzewód wpuszczany ma 51mm wysokości!
3. Do umocowania szyny w otworze montażowym, używamy sprężyn mocujących. Dla odcinka 1m - min. 2 sztuki, dla odcinka 2m - min. 3 sztuki
4. Pojedynczy szynporzewód 1 czy 2m wymaga zasilenia. Do tego możemy zastosować zasilacz wewnętrzny , lub końcówkę zasilającą + zasilacz zewnętrzny 48V DC. Przy systemie składającym się z kilku szyn, wykorzystujemy cały czas ten sam zasilacz .
5. Do podłączenia końcówki zasilającej do zasilacza potrzebujemy przewodu 2-żyłowego. Do podłączenia zasilacza wewnętrznego, potrzebujemy przewody 3-żyłowego.
6. Przy tworzeniu dłuższego systemu, do podłączenia każdej szyny potrzebujemy zastosować łącznik mechaniczny i łącznik elektryczny . Łącznik mechaniczny wiąże ze sobą dwie szyny na sztywno, a łącznik elektryczny przekazuje zasilanie z jednej szyny do drugiej.
7. Jeżeli mamy już zamontowany szyny w suficie podwieszanym przechodzimy do montażu opraw/zasilacza wewnętrznego.
8. Dobór opraw. Do prawidłowego działania systemu, należy wyliczyć maksymalne obciążenie zasilacza. Przykładowo. Stosując zasilacz wewnętrzny 150W , musimy brać pod uwagę tolerancję zapasu w wysokości 10%. 150W - 10% = 135W do dyspozycji. Teraz wiemy że nasz zasilacz obsłuży lampy o sumie mocy 135W. Przykład. stosując 10 opraw o mocy 13W każda, ich suma wynosi 130W. 135W-130W=5W zapasu. Przykład2. stosując 10 opraw o mocy 14W każda, ich suma wynosi 140W. 135W-140W= -5W . Przekroczyliśmy tolerancję , co może wpłynąć na kondycję lamp i zasilacza, lecz nie przekroczyliśmy jego maksymalnej mocy . Po przekroczeniu 150W zasilacz ulegnie przegrzaniu i uszkodzeniu.
9. Przy zastosowaniu szyn wpuszczanych i chęci stworzenia układu z występującymi kątami, należy dociąć szyny pod odpowiednim kątem. Do zasilenia wymagany jest łącznik elektryczny elastyczny .
